Aus Bohrdaten entsteht ein Blockmodell mit den Qualitätsparametern, auf die es bei Ihrem Rohstoff ankommt — Block für Block, räumlich interpoliert.
Abbaufelder, die eine vorgegebene Zielmenge erreichen und dabei Ihre Qualitätsvorgaben einhalten. Randblöcke werden anteilig gerechnet, nicht voll.
Der Tagebau auf Ihrem echten Gelände: Sohlen, Böschungen, Bermen und Rampe — durchgerechnet für jeden Abbauzwischenstand.
Fläche, Volumen und Tonnage je Stage als Bericht — und die Geometrie als DXF, das in Ihrem CAD oder beim Markscheider direkt weiterverarbeitet werden kann.

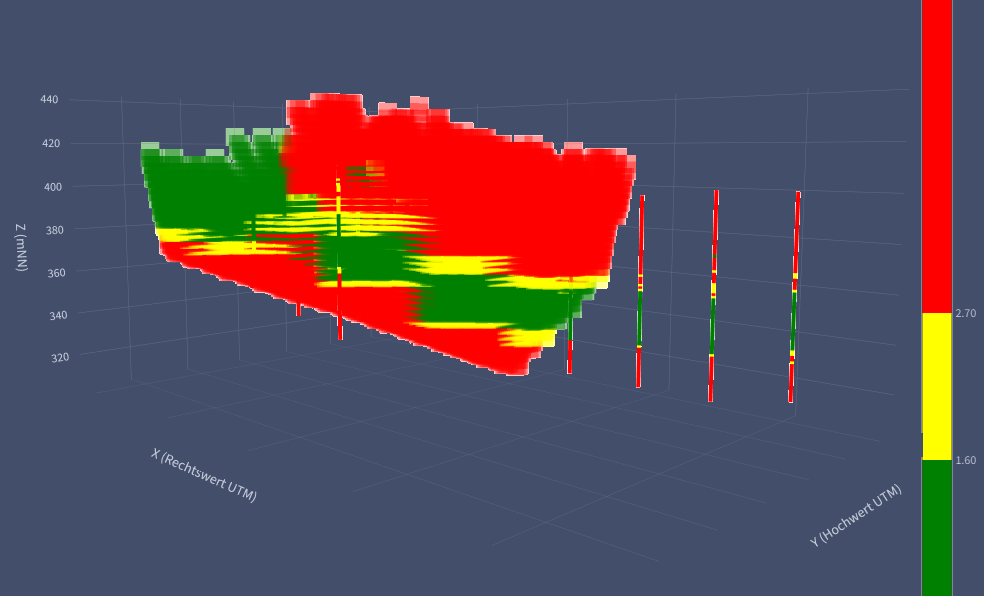

Bohrdaten werden räumlich interpoliert und zu einem Blockmodell verdichtet. Der Rechenkern ist in Rust geschrieben — deshalb sind auch Modelle mit vielen zehntausend Blöcken eine Sache von Sekunden. Blockmaß, Rasterwinkel und Dichte bleiben dabei frei wählbar.

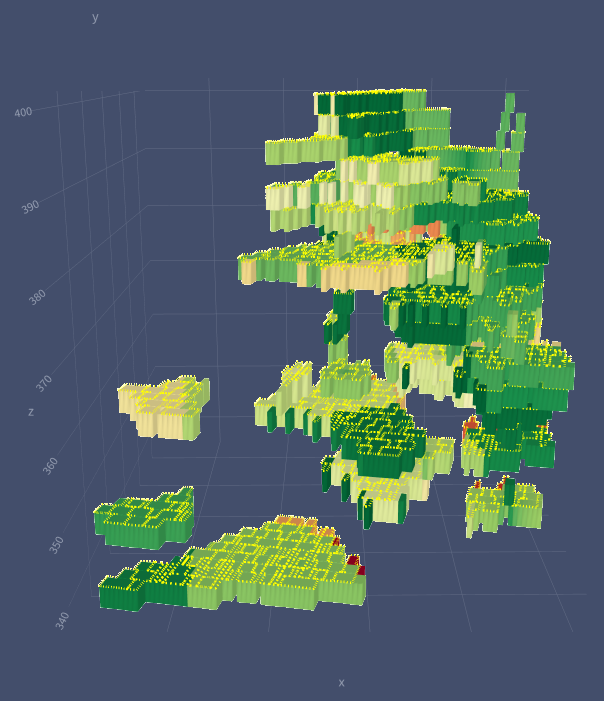

Die Blöcke werden zu zusammenhängenden Abbau-Clustern gruppiert, die eine vorgegebene Menge erreichen und dabei die Qualitätsvorgaben einhalten. Randblöcke gehen nur mit ihrem tatsächlichen Anteil ein. Werden sie voll gezählt, liegen Volumen und Tonnage schnell 6 % zu hoch; bei stärker zerschnittenen Modellen deutlich mehr.

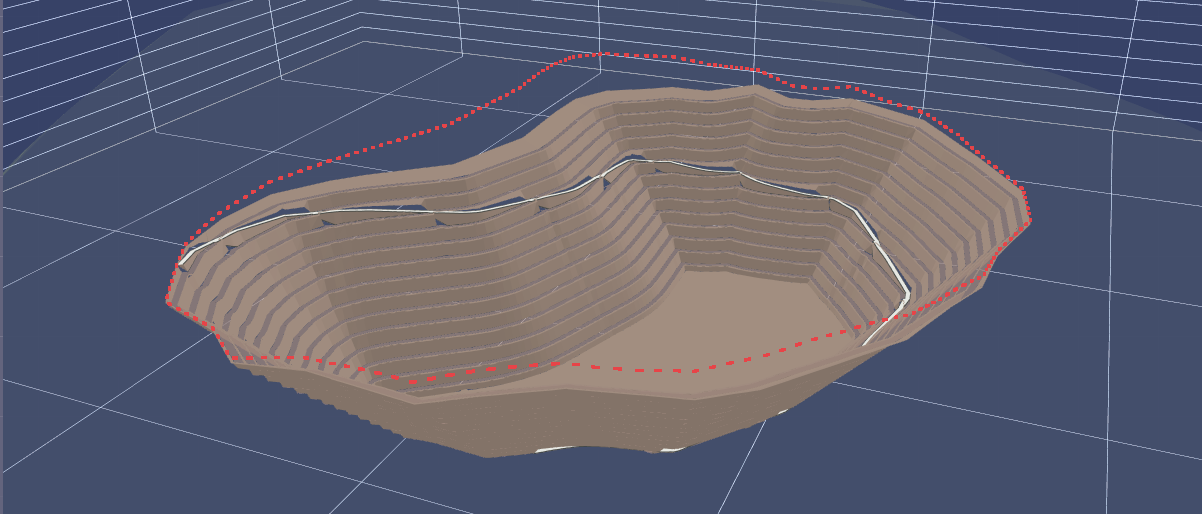

Aus Geländeaufnahme und Abbauumring entsteht die abgetreppte Grube — Sohle für Sohle, mit Böschungen, Bermen und optionaler Rampe. Es gilt eine harte Regel: Eine Abbausohle entsteht nur dort, wo das Gelände über ihr liegt. Sohlen werden gegen die Höhenlinie ihrer eigenen Höhe verschnitten. Das ist der Unterschied zwischen einer parametrischen Skizze und einer Grube, die man bauen kann.
Sie ändern Böschungswinkel, Sohlenhöhe oder Zielmenge — das Ergebnis steht in Sekunden, nicht beim nächsten Termin.
16 Sekunden · ohne Ton
Die Programme wurden von mir entwickelt. Braucht Ihr Betrieb eine Auswertung, die es so noch nicht gibt, wird sie eingebaut — statt Ihre Fragestellung an eine fremde Software anzupassen.
| Gelände | LAS · LAZ · DXF · TXT · XYZ — Punktwolke aus Drohnenbefliegung, Laserscan oder Ihrer letzten Markscheider-Aufnahme |
| Abbauumring | DXF · Shapefile · TXT — auch mehrere Abbau-Felder mit eigenen Namen, sohlenweise getrennt |
| Bohrdaten | CSV mit Koordinaten und Analysewerten — Spaltenzuordnung erfolgt beim Einlesen, feste Vorlage ist nicht nötig |
| Notfalls | Ein Umring als PNG oder JPG aus einer gescannten Karte lässt sich ebenfalls einlesen |
| DXF | 3D-Linien der Sohlen- und Kronenkanten sowie das Dreiecksnetz als 3DFACE — öffnet in AutoCAD, BricsCAD, Civil 3D |
| CSV | Bericht mit Fläche, Volumen und Tonnage je Abbauzwischenstand — direkt in Ihre Kalkulation übernehmbar |
| Ansichten | 3D-Ansicht auf dem Gelände, Stage für Stage — dazu die Draufsicht auf Karte oder Luftbild |
| Auf Anfrage | Weitere Formate wie SHP oder LAS sowie die Aufbereitung als Anlage für Betriebsplan- und Genehmigungsunterlagen |
Blockmodell mit über 22.000 Blöcken, Abbau-Cluster nach Qualitäten, Tagebaugeometrie mit Rampe.
Mehrere Steinbruch-Erweiterungen im Steinbruch-Modus konstruiert, Geländeschnitt gegen die Höhenlinien, DXF für den Markscheider.
Nennen Sie mir Ihr Projekt. Auf der Grundlage öffentlicher Daten bekommen Sie einen ersten Planungsentwurf, bevor wir über einen Auftrag sprechen.
